Προδιαγραφές |
|

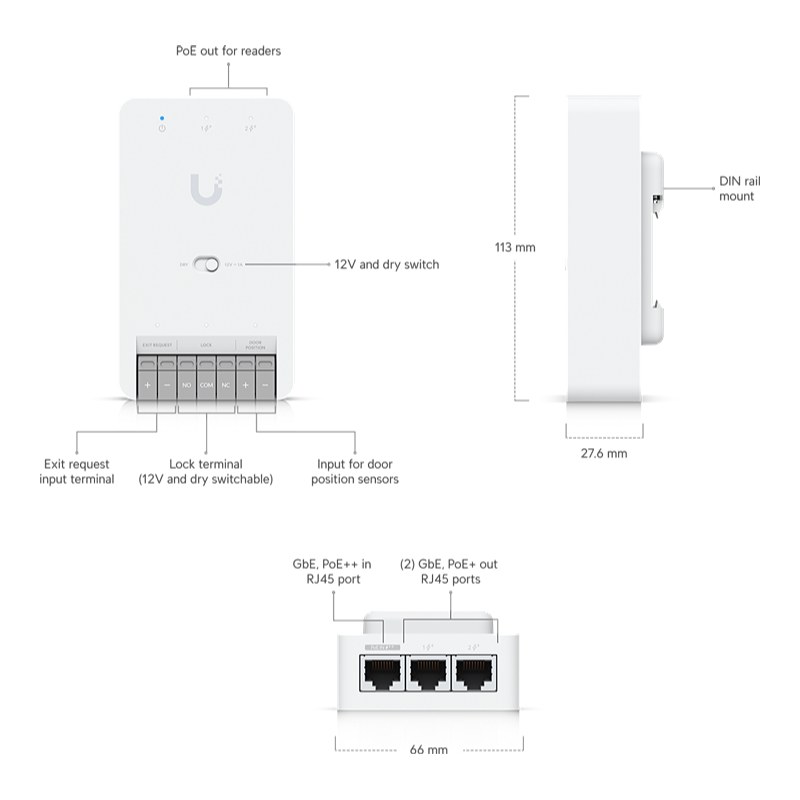

Διαστάσεις |
113 x 66 x 27.6 mm |
|
Υποστηριζόμενες Πόρτες |
1 |
|
Μέγιστος Αριθμός Χρηστών |
3,000 |
|

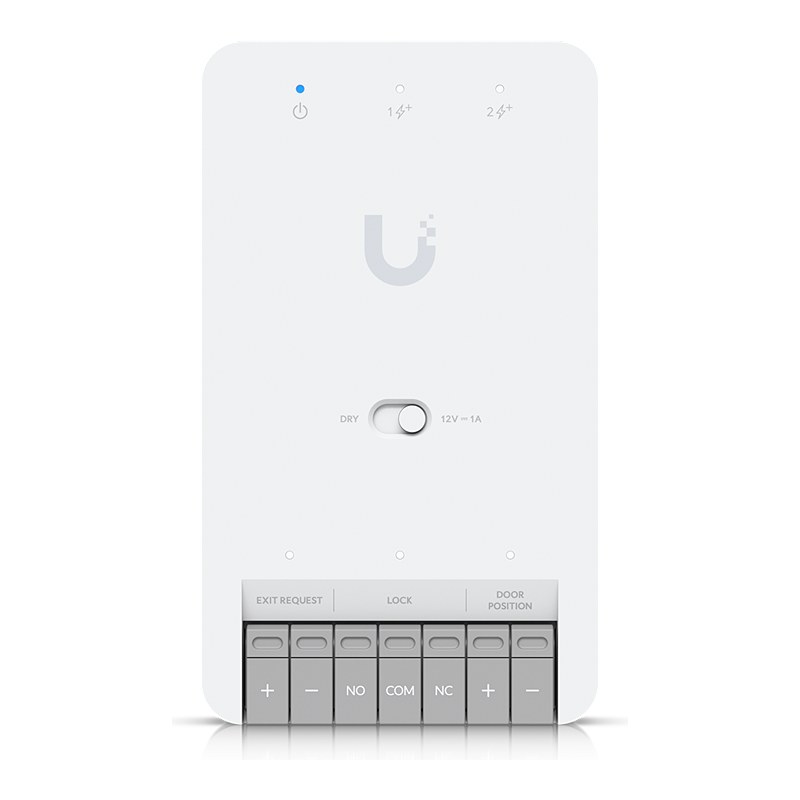

Ακροδέκτες Εισόδου |
(1) Αίτημα εξόδου πόρτας (1) Θέση πόρτας |
|
Μέθοδος Τροφοδοσίας |
PoE++, UL 294 Power-limited Class 2 PSU, UL 60950-1/62368-1 LPS/PS2 PSU |
|
Συμβατό με NDAA |
Ναι |
|
Επίπεδο UL 294 |
Καταστροφική επίθεση: Επίπεδο I, Ασφάλεια γραμμής: Επίπεδο I, Αντοχή: Επίπεδο I, Ισχύς αναμονής: Επίπεδο I |
|
Μηχανικά Χαρακτηριστικά |
|
Βάρος |
190 g |
|
Υλικό Περιβλήματος |
Πολυανθρακικό, μέταλλο |
|

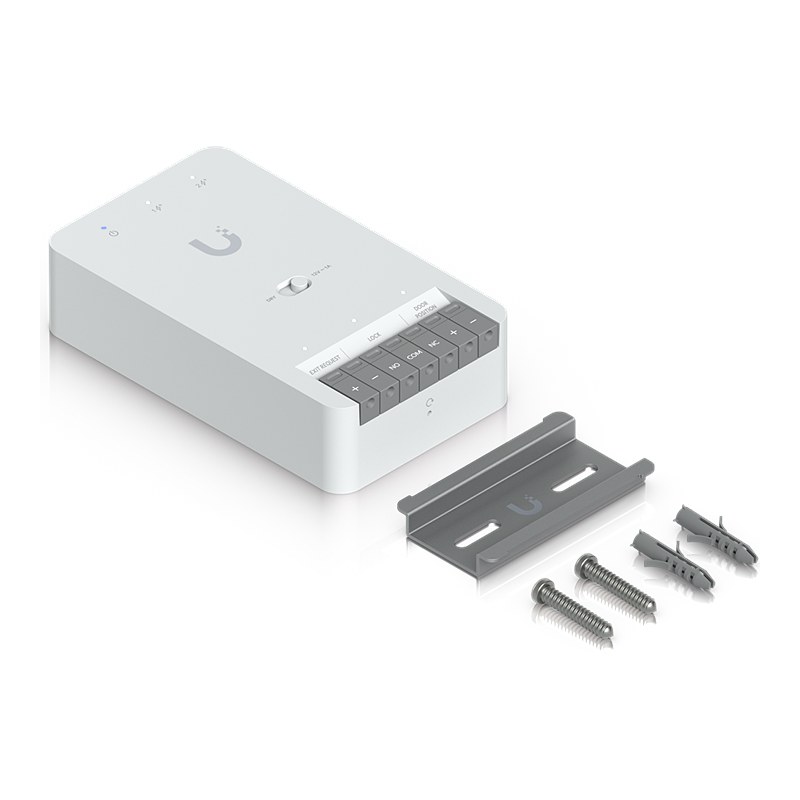

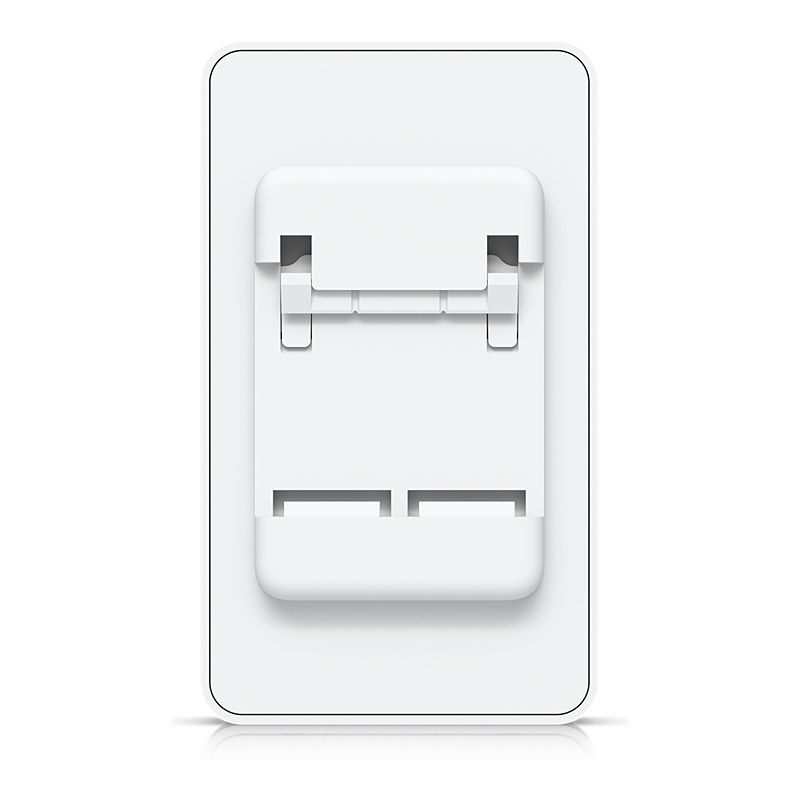

Τοποθέτηση |
Ράγα DIN (Περιλαμβάνεται) |
|
Υλικό |
|
Ρελέ Ξηρής Εξόδου |
30V DC, 1A |
|
Ρελέ Υγρής Εξόδου |
12V DC, 1A |
|
Χρήση Εσωτερικού και Εξωτερικού Χώρου |
Μόνο εσωτερικού χώρου |
|
Θερμοκρασία Λειτουργίας Περιβάλλοντος |
0 έως 40° C |
|
Υγρασία Λειτουργίας Περιβάλλοντος |
5 έως 90% χωρίς συμπύκνωση |
|
Διασύνδεση Δικτύου |
(3) Θύρες GbE RJ45 |
|
Διασύνδεση PoE |
(1) Είσοδος PoE++, 50V DC, 1A (2) Έξοδοι PoE+, 50V DC, 30W ανά θύρα (Μέγιστο 45W συνολικά) |
|
Μέγ. Κατανάλωση Ισχύος |
19W (Χωρίς έξοδο PoE), 50W (Με έξοδο PoE) |
|
LED |
W/B |
|
Κουμπιά |
(1) Επαναφορά εργοστασιακών ρυθμίσεων (1) Διακόπτης Dry/Wet |
|
Προτεινόμενο Μέγ. Μήκος Καλωδίου – UA-Lock-Electric (400mA) |
Μήκος 24 AWG: 25 m, Μήκος 22 AWG: 42 m, Μήκος 20 AWG: 66 m, Μήκος 18 UACC-Cable-DoorLockRelay: 100 m |
|
Προτεινόμενο Μέγ. Μήκος Καλωδίου – UA-Lock-Magnetic-540kg (500mA) |
Μήκος 24 AWG: 12 m, Μήκος 22 AWG: 20 m, Μήκος 20 AWG: 30 m, Μήκος 18 UACC-Cable-DoorLockRelay: 46 m |
|
Προτεινόμενο Μέγ. Μήκος Καλωδίου – UA-Lock-Magnetic-270kg (800mA) |
Μήκος 24 AWG: 12 m, Μήκος 22 AWG: 20 m, Μήκος 20 AWG: 30 m, Μήκος 18 UACC-Cable-DoorLockRelay: 46 m |
|
Προτεινόμενο Μέγ. Μήκος Καλωδίου – Άλλες κλειδαριές (1A) |
Μήκος 24 AWG: 9 m, Μήκος 22 AWG: 15 m, Μήκος 20 AWG: 24 m, Μήκος 18 UACC-Cable-DoorLockRelay: 36 m |
|
Απαιτήσεις Καλωδίωσης PoE |
Η καλωδίωση Cat 5e είναι η ελάχιστη συνιστώμενη κατηγορία απόδοσης. Η χρησιμοποιούμενη κατηγορία απόδοσης πρέπει να ταιριάζει με την απαιτούμενη ταχύτητα μετάδοσης στον τόπο εγκατάστασης. Το ελάχιστο επιτρεπόμενο πάχος αγωγού για σύνδεση μεταξύ του PSE ή του τροφοδοτικού και του PD πρέπει να είναι 26 AWG (0.13 mm²) για καλώδια patch. 24 AWG (0.21 mm²) για οριζόντια ή κάθετα καλώδια. |
|
Δήλωση UL 294 |
Η συμμόρφωση με τις προδιαγραφές IEEE 802.3 δεν επαληθεύτηκε ως μέρος του UL 294. Ο εξοπλισμός προορίζεται να συμμορφώνεται με το τμήμα του Εθνικού Ηλεκτρικού Κώδικα, ANSI/NFPA 70, Άρθρο 725.121, Πηγές Ισχύος για Κυκλώματα Κατηγορίας 2 και Κατηγορίας 3. |
|
Βαθμός CAN/ULC-60839-11-1 |
Αντιστοίχιση βαθμού: I |
|
Πιστοποιήσεις |
CE, FCC, IC, UL 294, CAN/ULC-60839-11-1 |
|
Αριθμός εγγράφου, ημερομηνία έκδοσης ή/και επίπεδο αναθεώρησης |
UA-Hub-Door-Mini, V01 |
|
Λογισμικό |
|
Εφαρμογή Διαχείρισης |
Access |
