EZ-NB100, N-Type θηλυκό βύσμα Bulkhead Crimp για καλώδιο τυπου 100, RG-174
Οι ομοαξονικές συνδέσεις σειράς N είναι συνδετήρες με σπείρωμα μεσαίου μεγέθους σχεδιασμένες για χρήση από DC έως 11 GHz.
Το σταθερά χαμηλό ευρυζωνικό VSWR τους, τα έχει κάνει δημοφιλείς τα τελευταία χρόνια σε πολλές εφαρμογές.
Ο σύνδεσμος σειράς Ν είναι σύνθετη αντίσταση με καλώδια 50 ohm.
|
Προδιαγραφές: |
|
Αντίσταση |
50 ohm |
|
Εύρος συχνοτήτων |
0 έως 11,0 Ghz |
|
V.S.W.R. |
1.3 |
|
Τάση λειτουργίας |
1,000 βολτ rms μέγιστο σε επίπεδο θάλασσας |
|
Διηλεκτρική αντίσταση τάσης |
2,500 βολτ rms μέγιστο σε επίπεδο θάλασσας |
|
Επικοινωνία με την αντίσταση |
Κέντρο επαφής = 1,0 Milliohms max |
|
Επικοινωνία με την αντίσταση |
Εξωτερική επαφή = 1,0 Milliohms max |
|
Απώλεια εισαγωγής |
0,3 dB max στα 10 Ghz |
|
Αντοχή στην μόνωση |
5000 Megohms min |
|
Σώμα (Υλικό/Τέλος) |
Ορείχαλκος/Νικέλιο |
|
Κεντρική καρφίτσα (Υλικό/Τέλος) |
Χάλκινο/Χρυσό |
|
Κρουστικό σωλήνα (Υλικό/Φινίρισμα) |
Ανόπτηση χαλκού/νικελίου |
|
Διηλεκτρικό |
Teflon |
|
Ο-Ring |
Παρούσα |
|
Σύνδεσμος |
|
Ν-Type Θυληκό |
 |
Αρσενικό πάσο
Θηλυκή ακίδα |
| Περιεχόμενα Συσκευασίας: |
|---|
| 1 x EZ-NB100 |

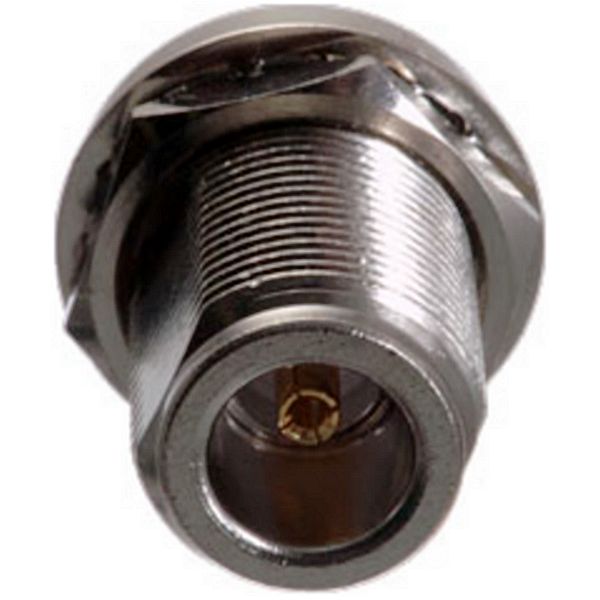

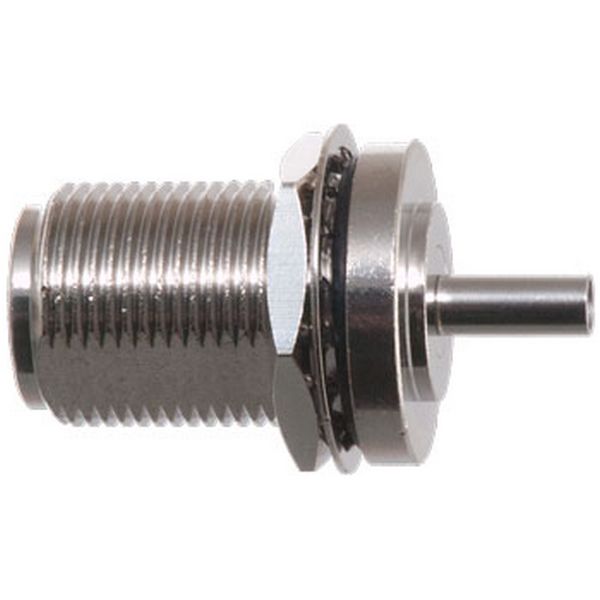

| Επιπρόσθετες φωτογραφίες: |
|---|
 |
 |
 |
|
